Réalisation d'un pied support

pour les appareils de mesure directe

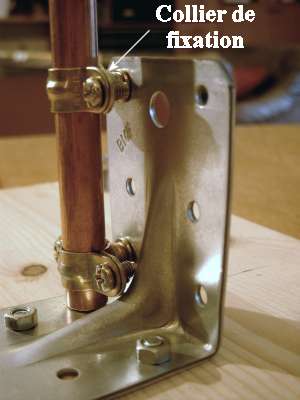

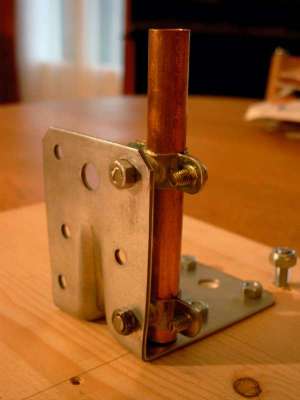

Sur une équerre métallique, fixez à l'aide de colliers un morceau de tube de cuivre de diamètre extérieur 10 mm et d'environ 100 mm de long.
Dans ce tube viendra s'insérer une tige métallique de diamètre 8 mm.
Nota : si vous ne trouvez pas de tige métallique rentrant à frottement doux dans le tube de cuivre, vous pouvez fixer directement sur l'équerre une tige de 10 ou 12 mm de diamètre. Il faudra alors modifier le diamètre de perçage de la pièce de bois recevant cette tige sur l'appareil de mesure et prendre éventuellement (tige de 12 mm) des colliers adaptés à ce diamètre.

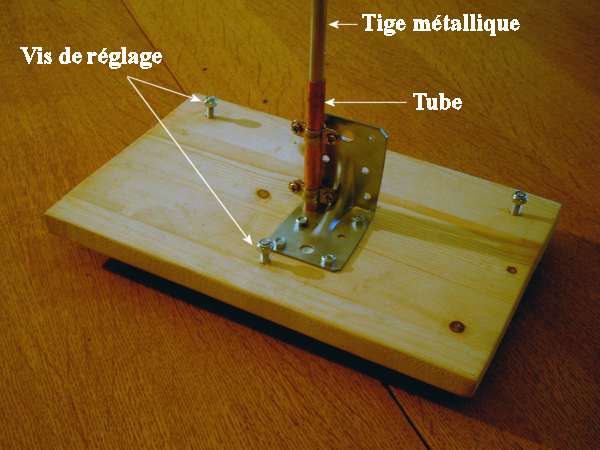

Fixez l'équerre sur une planchette de bois d'environ 200 x 300 mm

Pour pouvoir règler l'horizontalité du support, vous pouvez lui adjoindre 3 pieds règlables réalisés avec 3 vis à métaux (boulons "poéliers") de 50 mm de long et de 5 mm de diamètre :

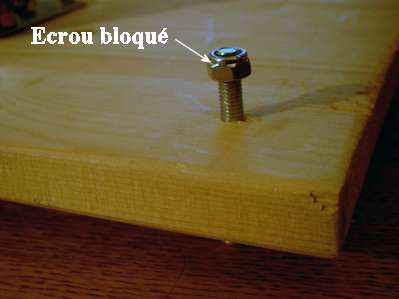

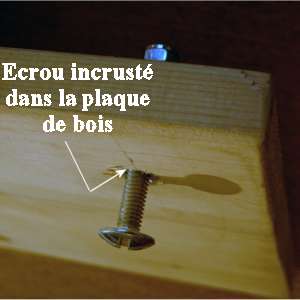

Vue de dessus                                                                     Vue de dessous

Utilisation :

Placez le pied sur une table.

Insérez la barre métallique supportant l'appareil de mesure au 1/10ème de degré dans le tube de cuivre

Vérifiez à l'aide d'un niveau à bulle et corrigez si besoin l'horizontalité du support ou mieux la verticalité de la barre en vous servant des trois vis des pieds réglables.

Utilisez l'appareil.
